こんにちは！インフラ関連のシステムエンジニアをやっているカユラ（@kayura_SE）です。

本記事では、Zabbix6.4を使ってエージェントレスでPing監視（ICMP）を設定する手順を解説します。上から順に実施することでPing監視が完成する構成になっています。事前にZabbixのインストールと初期設定が完了していることが前提です。

動作確認環境

名称	バージョン
OS	CentOS8.7 / AlmaLinux8.7 / RHEL8.7
PHP	7.4.30-1.module_el8.7.0+3286+227f3cf0
PHP-FPM	7.4.30-1.module_el8.7.0+3286+227f3cf0
Zabbix	6.4.0-rc4.release1.el8
nginx	1.14.1-9.module_el8.3.0+2165+af250afe.alma
MySQL	8.0.30-1.module_el8.6.0+3340+d764b636

前提

ZabbixでエージェントレスのPing監視を行うには、ZabbixがWebに接続できる状態になっていることが前提です。インストールと初期設定の手順は以下の記事をご覧ください。

あわせて読みたい

【Zabbix6.4】インストールと初期設定(AlmaLinux8.7(CentOS8,RHEL8)+nginx+php+MySQL) Zabbix インストールと初期設定(AlmaLinux8.7(CentOS8,RHEL8)+nginx+php+MySQL)」について紹介したいと思います。

テンプレートグループの作成

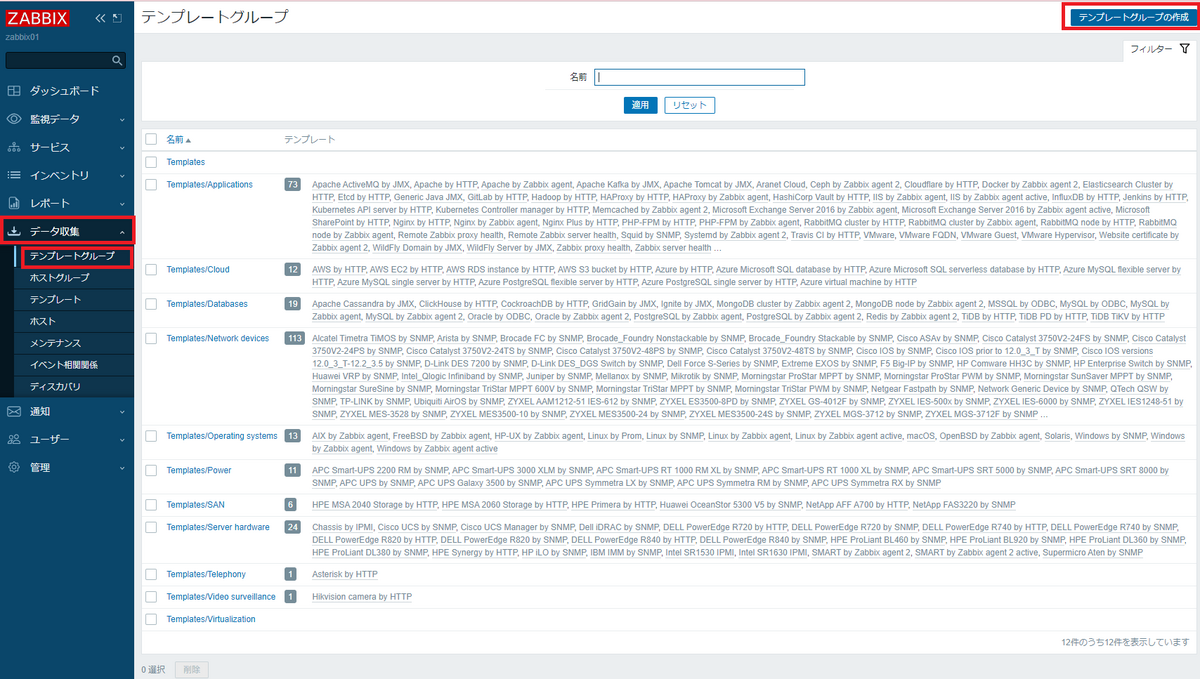

「データ収集」→「テンプレートグループ」を選択し、「テンプレートグループの作成」をクリックします。

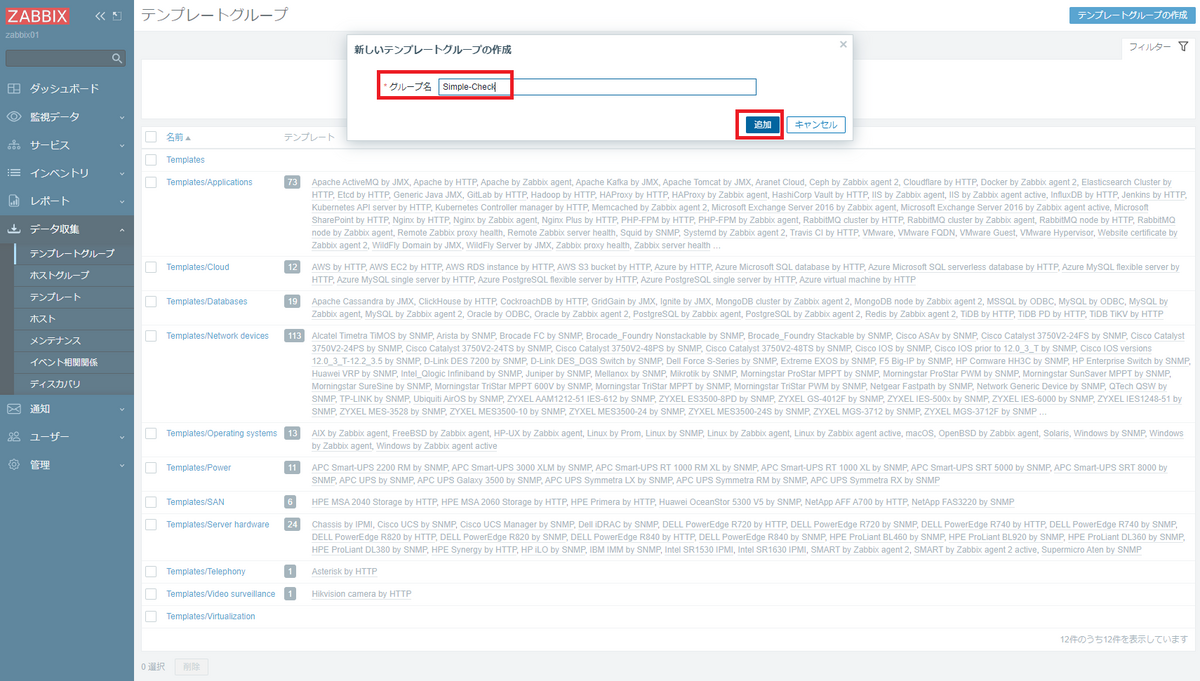

任意の「テンプレートグループ名」を入力し、「追加」をクリックします。（例：Simple-Check）

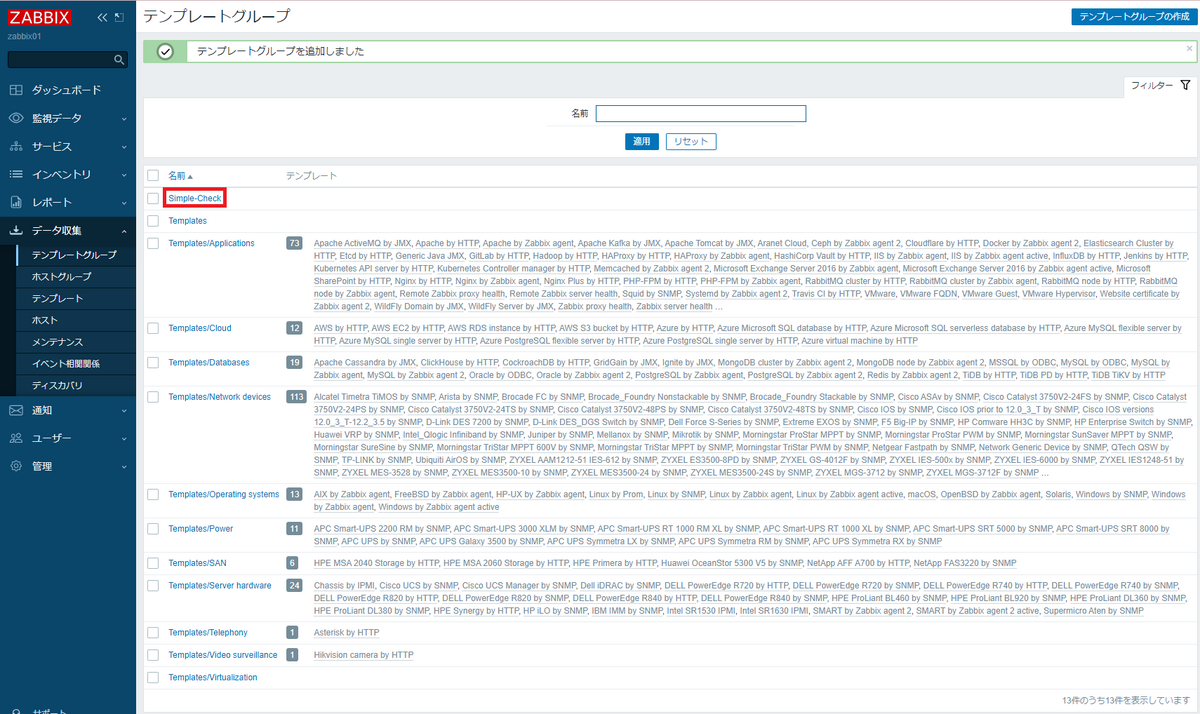

テンプレートグループが追加されたことを確認します。（例：Simple-Check）

テンプレートの作成

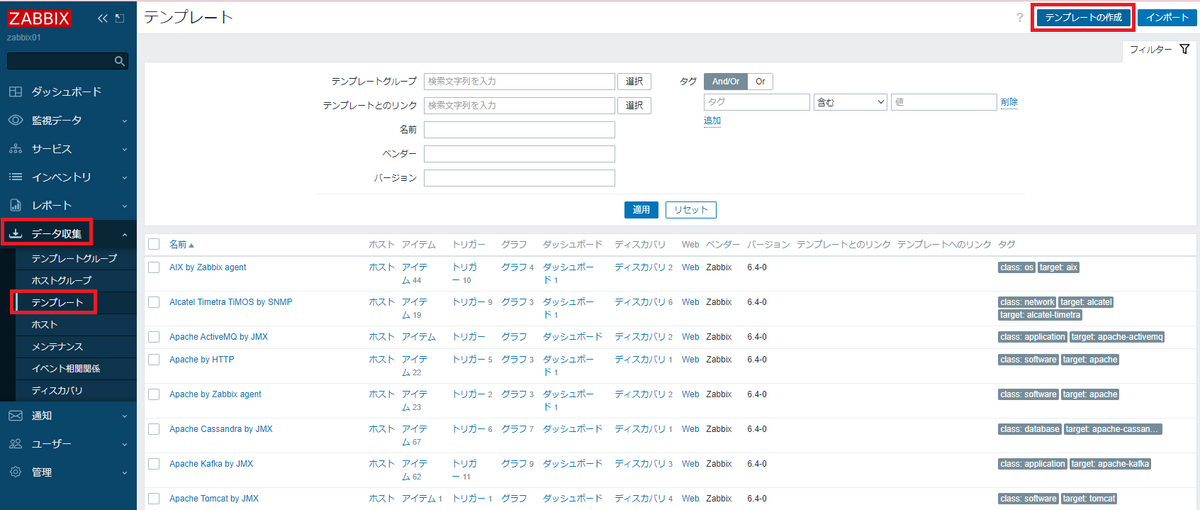

「データ収集」→「テンプレート」を選択し、「テンプレートの作成」をクリックします。

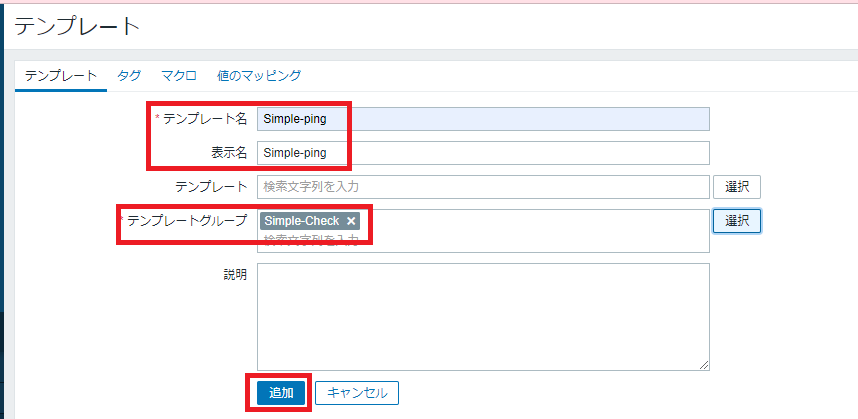

「テンプレート名」と「表示名」を入力し、「テンプレートグループ」で先ほど作成したグループを選択して「追加」をクリックします。（例：Simple-ping）

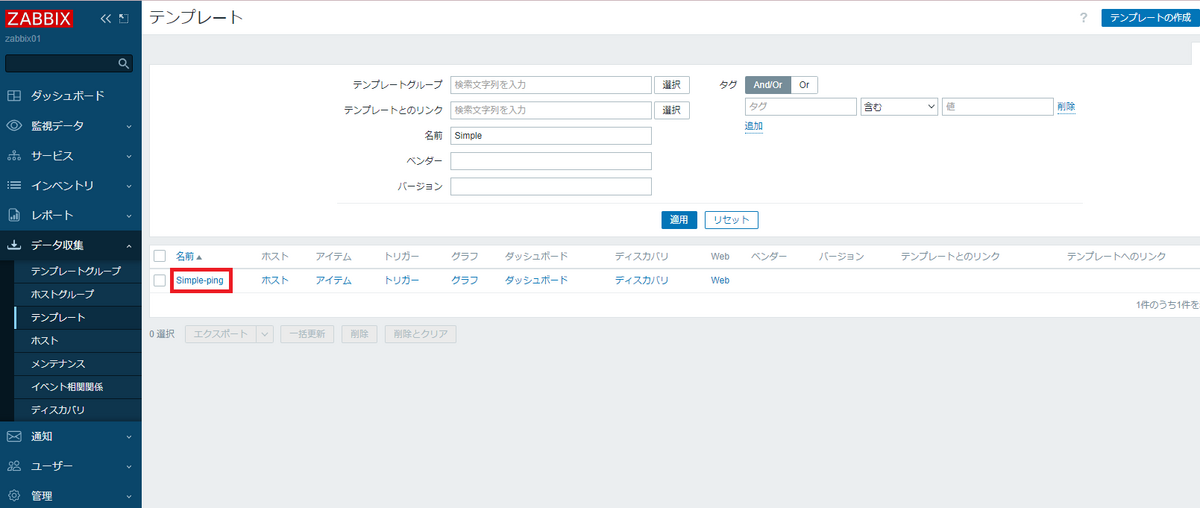

テンプレートが追加されたことを確認します。（例：Simple-ping）

アイテムの作成

Pingのパケットロス率のアイテム設定

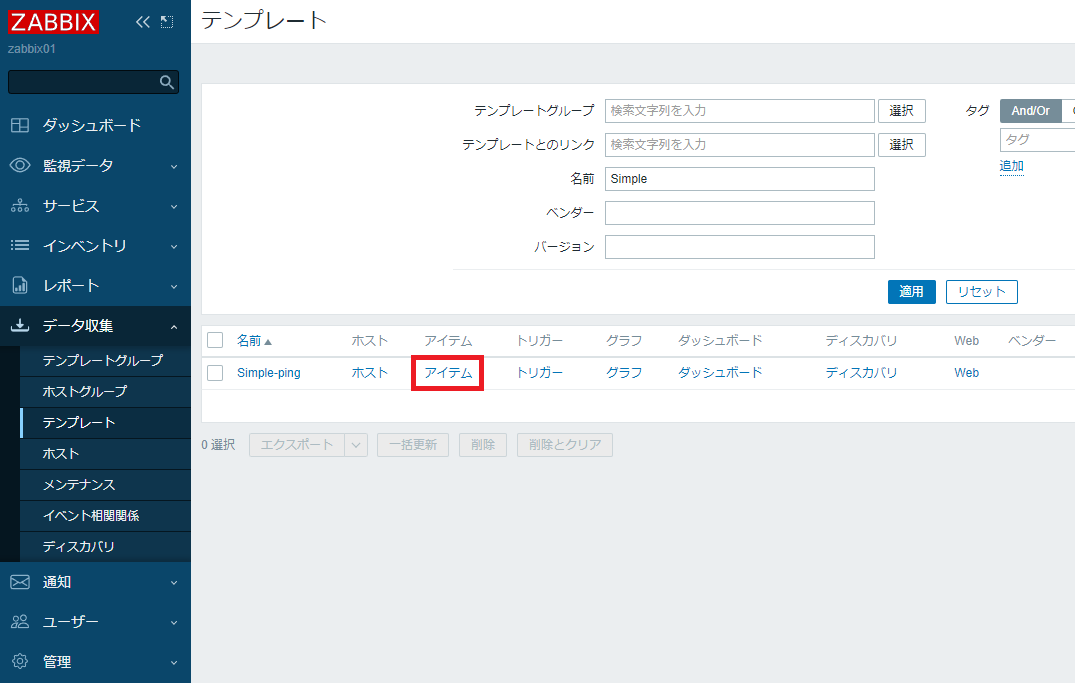

作成したテンプレートの行の「アイテム」をクリックし、右上の「アイテムの作成」をクリックします。

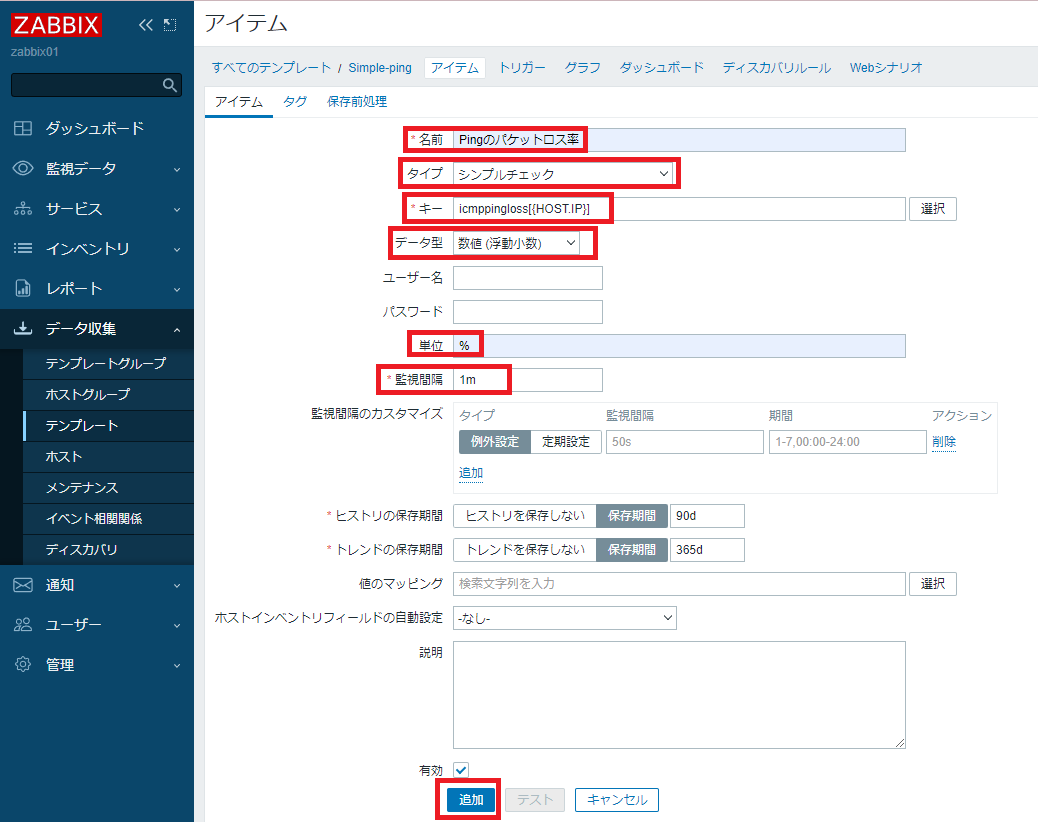

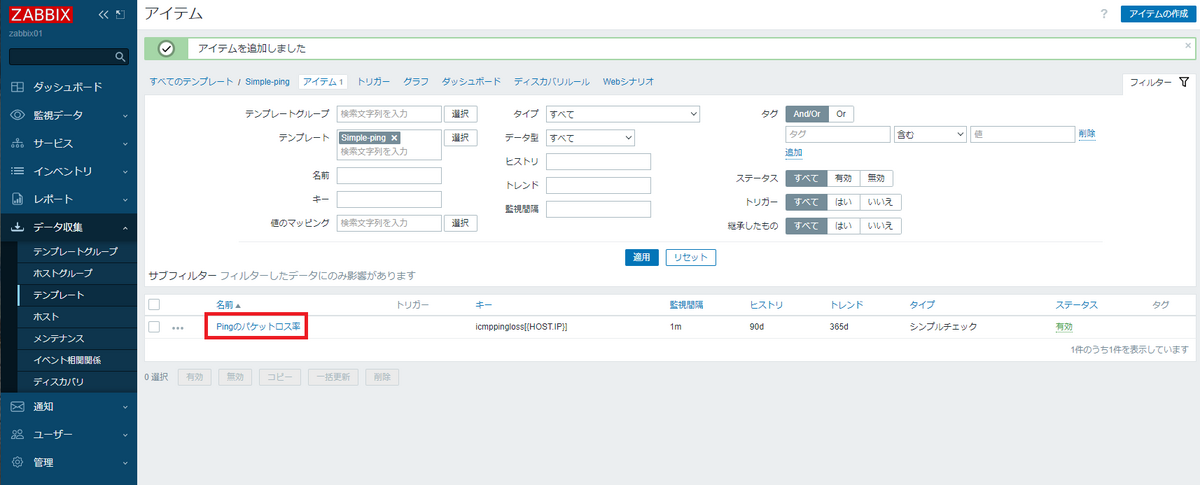

以下の設定を入力し「追加」をクリックします。

名前     : Pingのパケットロス率
タイプ   : シンプルチェック
キー     : icmppingloss[{HOST.IP}]
データ型 : 数値（浮動小数）
単位     : %
監視間隔 : 1m

Pingの応答時間のアイテム設定

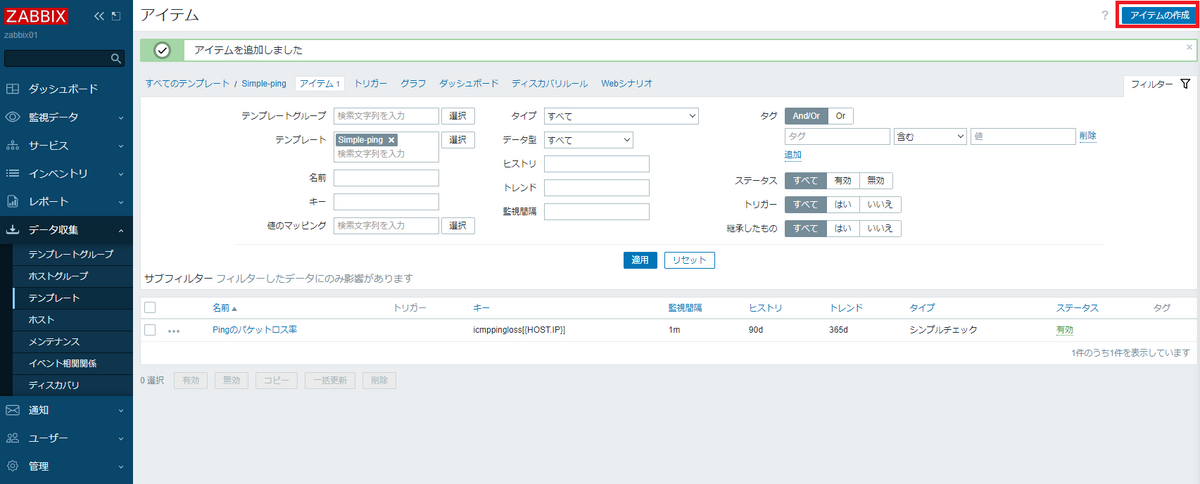

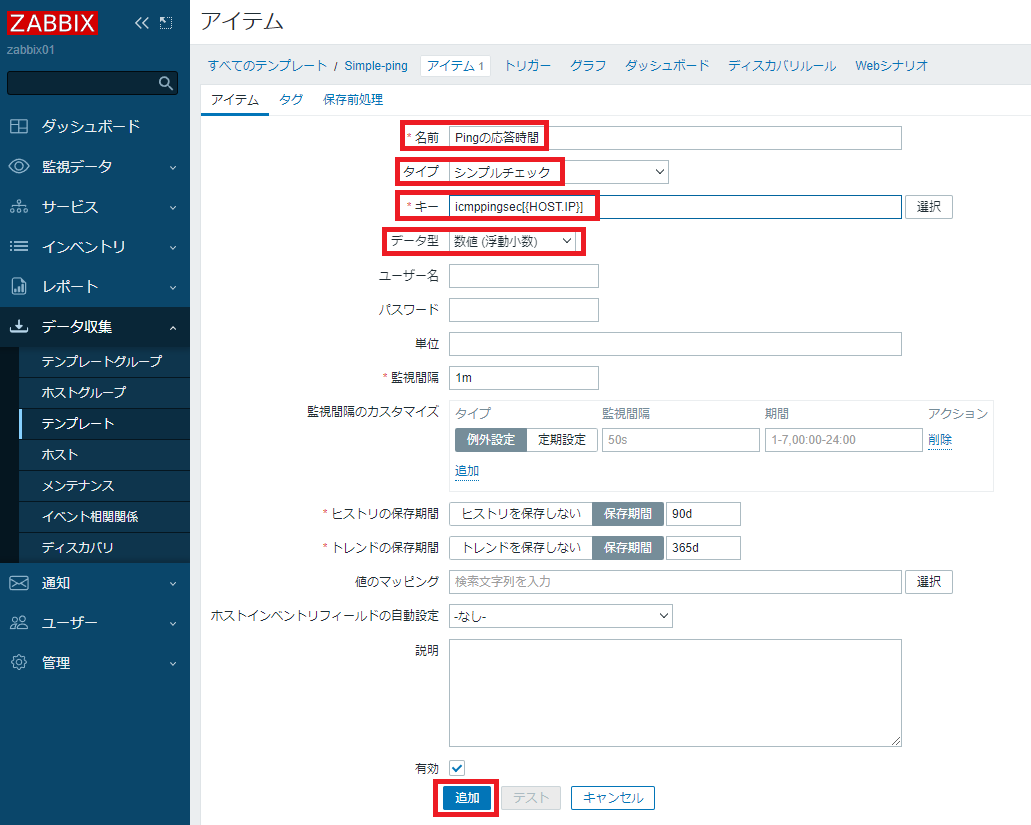

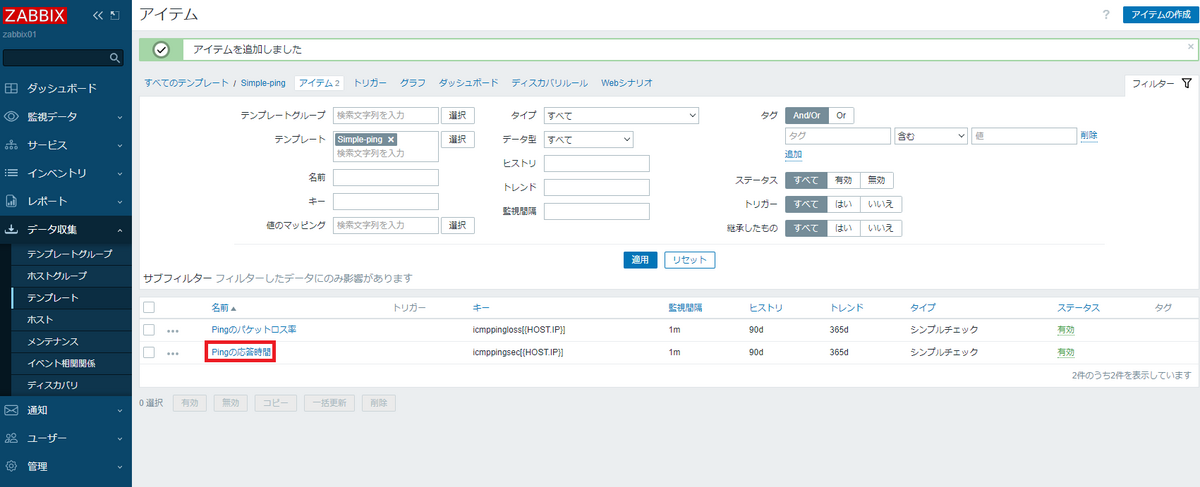

同様に「アイテムの作成」をクリックし、以下の設定を入力して「追加」をクリックします。

名前     : Pingの応答時間
タイプ   : シンプルチェック
キー     : icmppingsec[{HOST.IP}]
データ型 : 数値（浮動小数）
監視間隔 : 1m

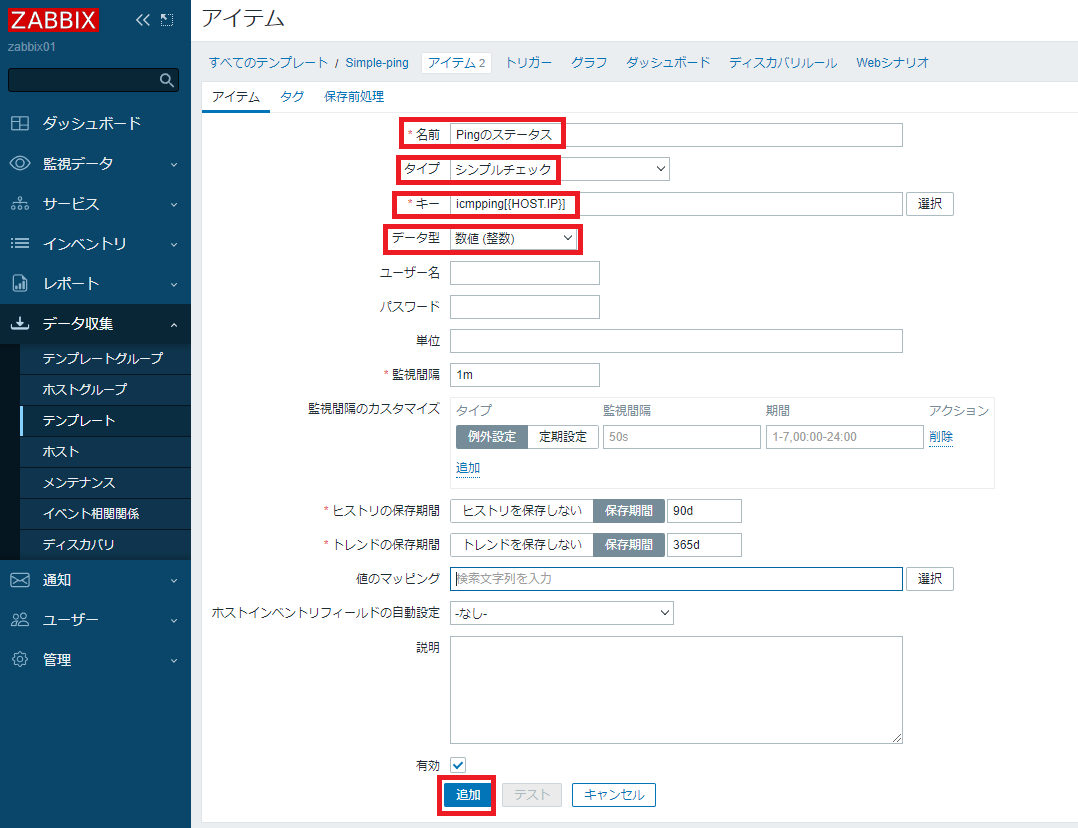

Pingのステータスのアイテム設定

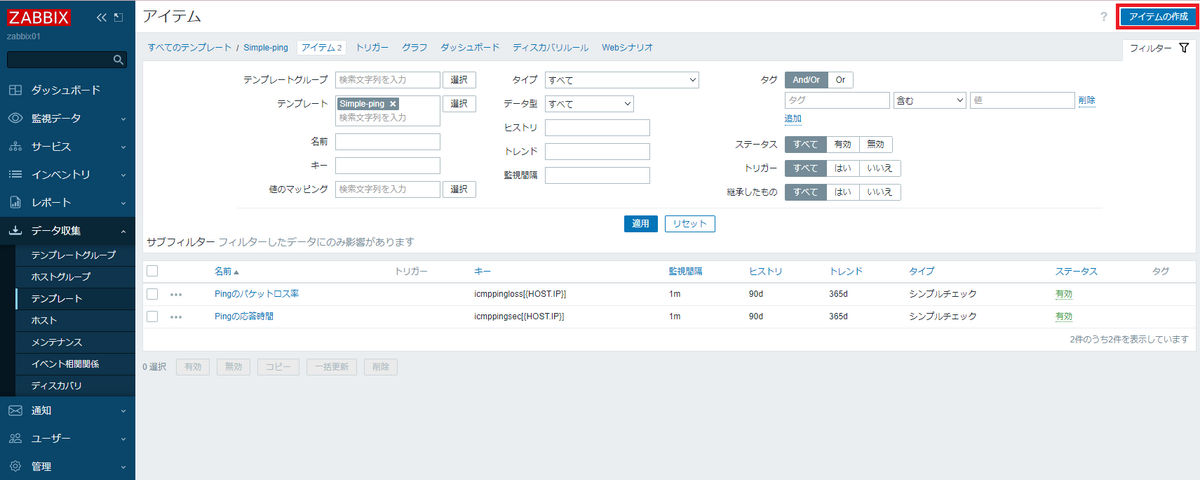

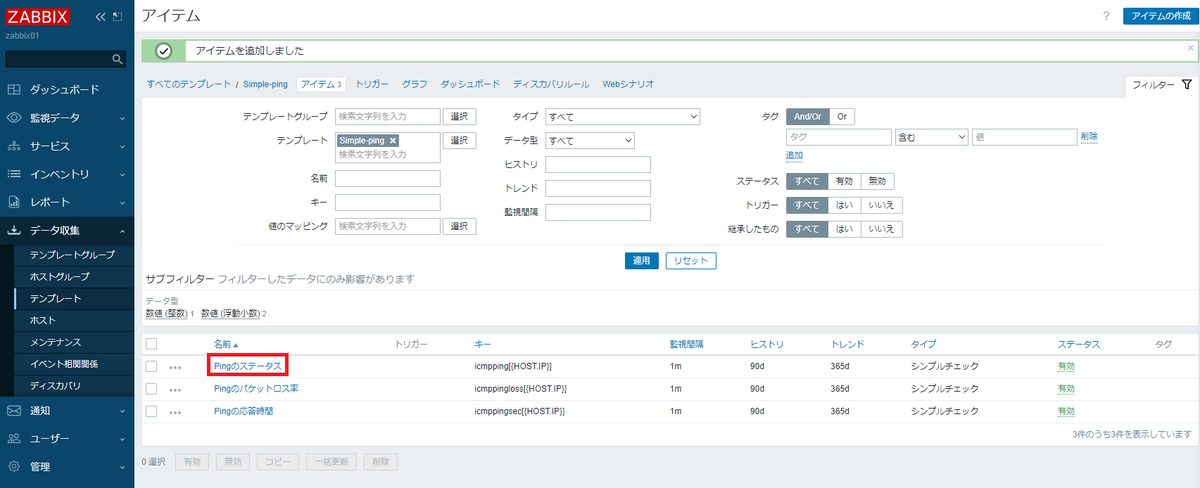

同様に「アイテムの作成」をクリックし、以下の設定を入力して「追加」をクリックします。

名前     : Pingのステータス
タイプ   : シンプルチェック
キー     : icmpping[{HOST.IP}]
データ型 : 数値（整数）
監視間隔 : 1m

ホストの登録（監視対象の追加）

ホストグループの設定

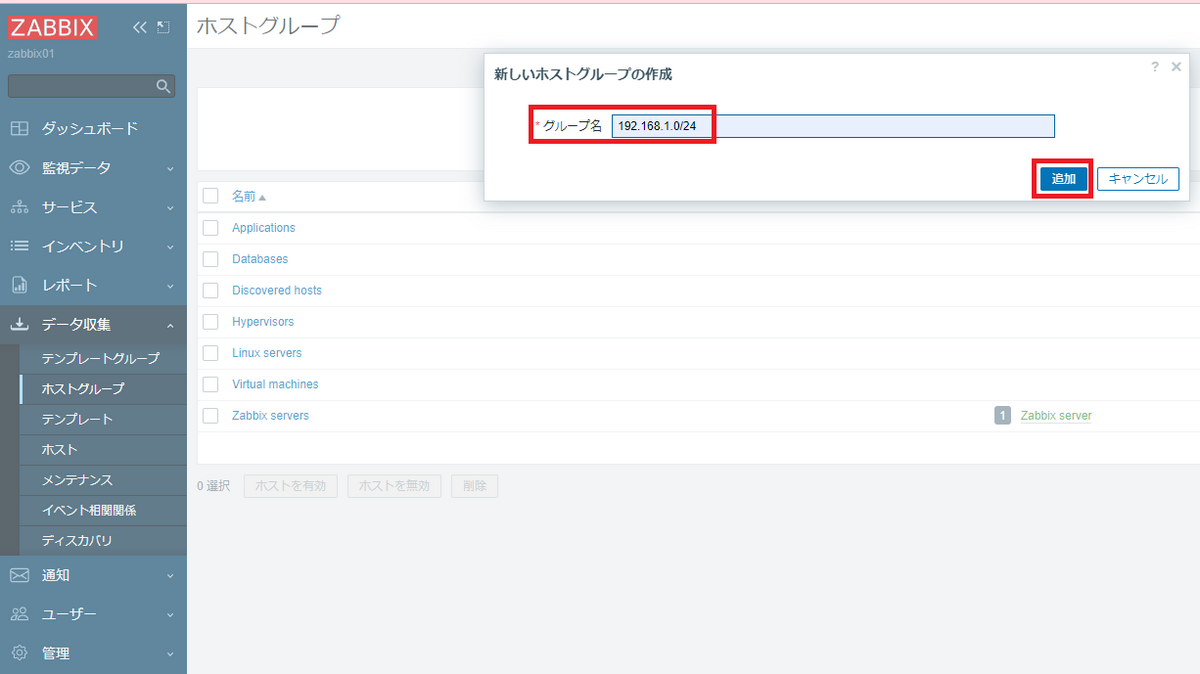

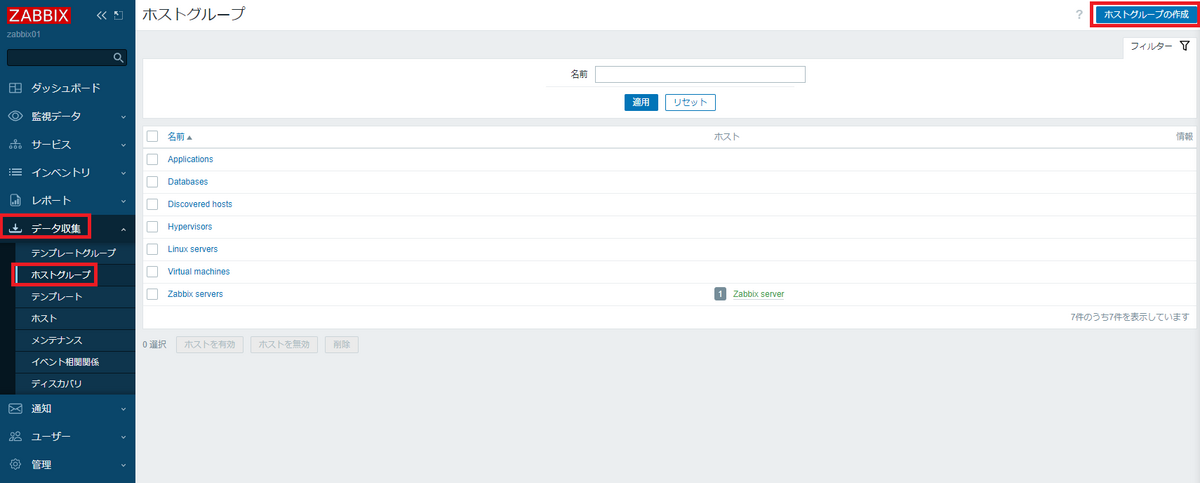

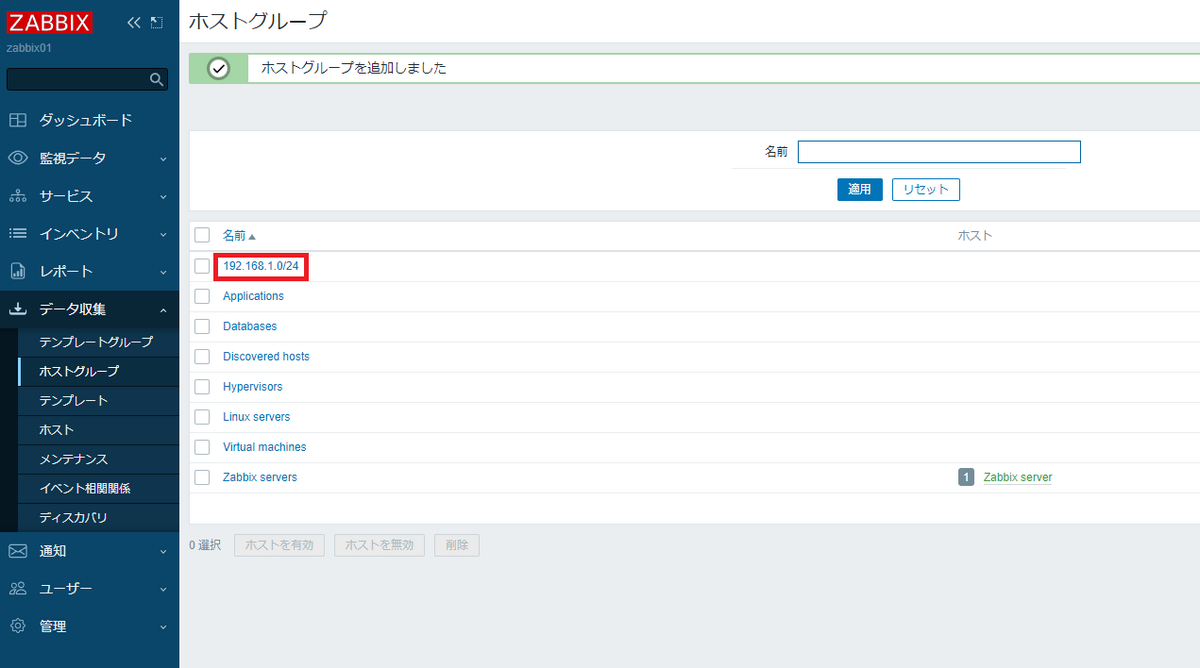

「データ収集」→「ホストグループ」を選択し、「ホストグループの作成」をクリックします。任意のグループ名を入力して「追加」をクリックします。（例：192.168.1.0/24）

エージェントレスのホストの登録

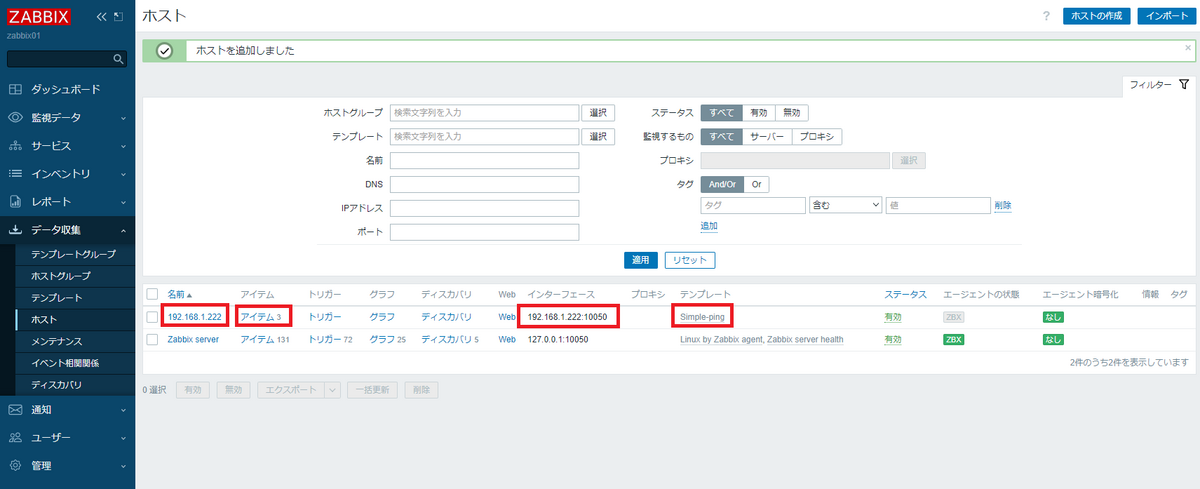

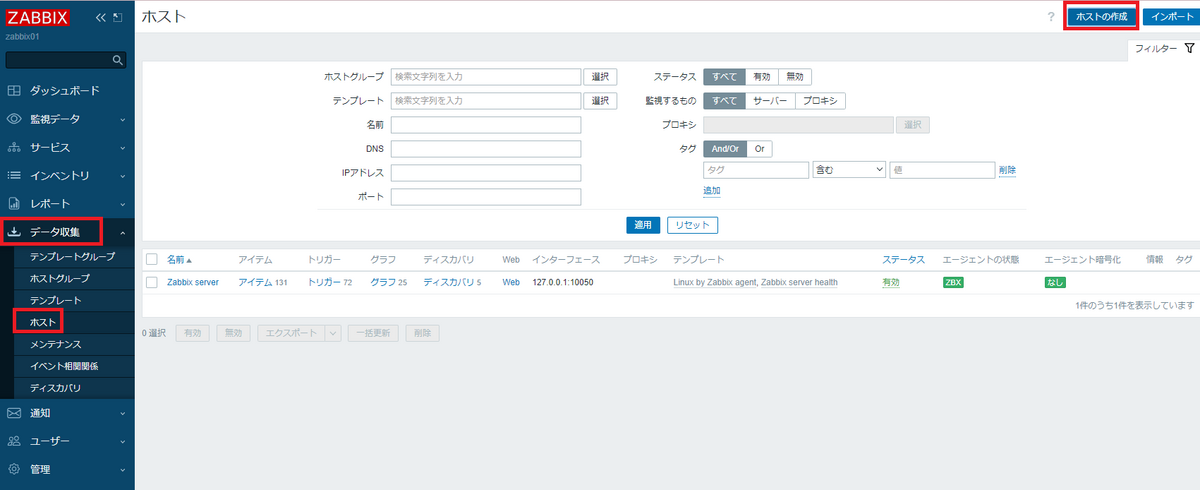

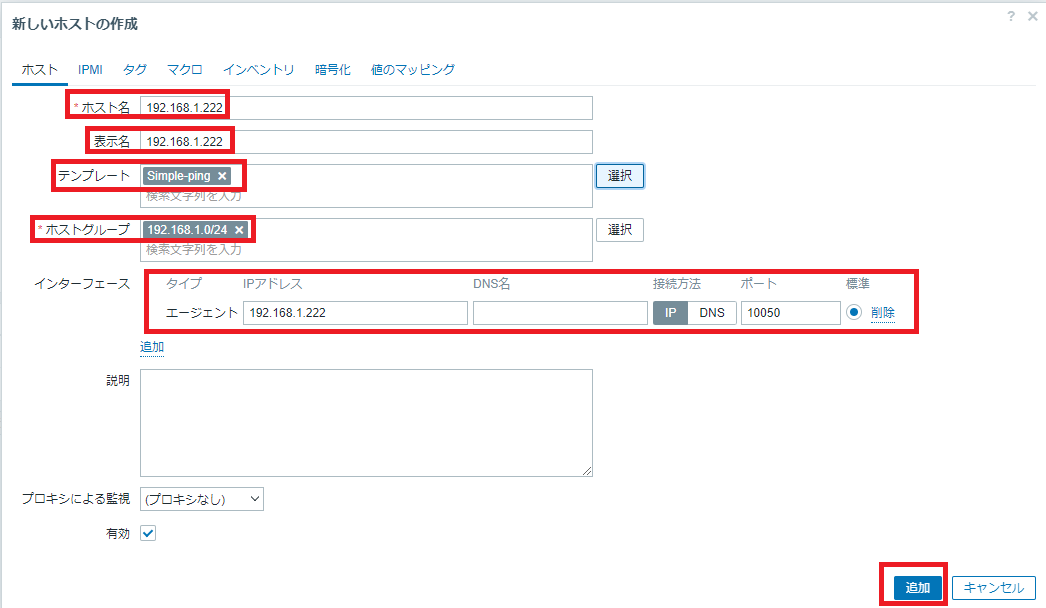

「データ収集」→「ホスト」を選択し、「ホストの作成」をクリックします。以下の設定を入力して「追加」をクリックします。

ホスト名       : 192.168.1.222
表示名         : 192.168.1.222
テンプレート   : Simple-Ping
ホストグループ : 192.168.1.0/24
インターフェース: エージェント　IP 192.168.1.222

エージェントレスのPing監視の動作確認

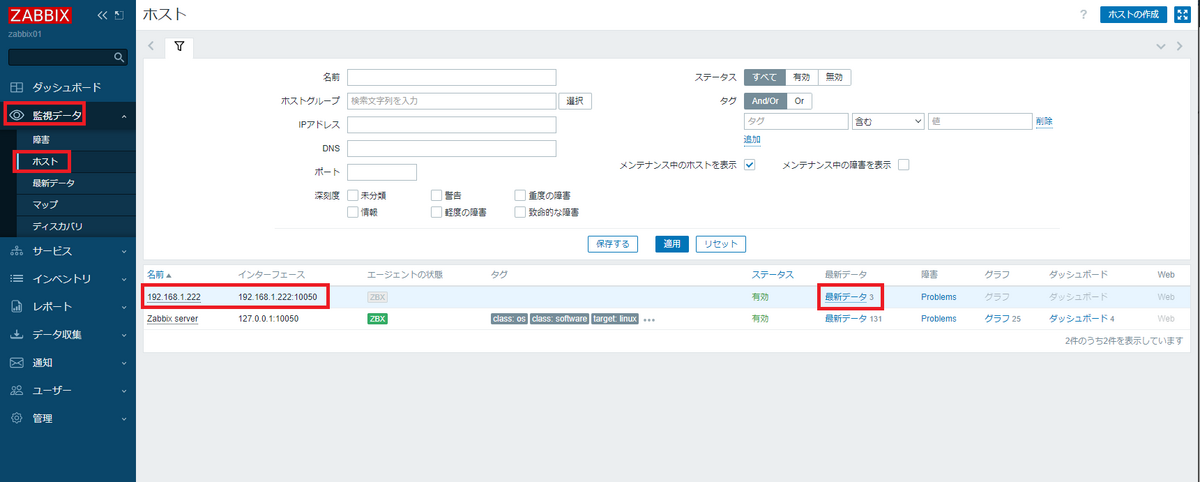

「監視データ」→「ホスト」を選択し、追加したホストの行の「最新データ」をクリックします。以下のデータが取得できていることを確認します。

Pingのステータス    : 1　（1：PingOK、0：PingNG）
Pingのパケットロス率: 0%
Pingの応答時間      : 0.0004967

エージェントレスのPing監視のグラフ作成

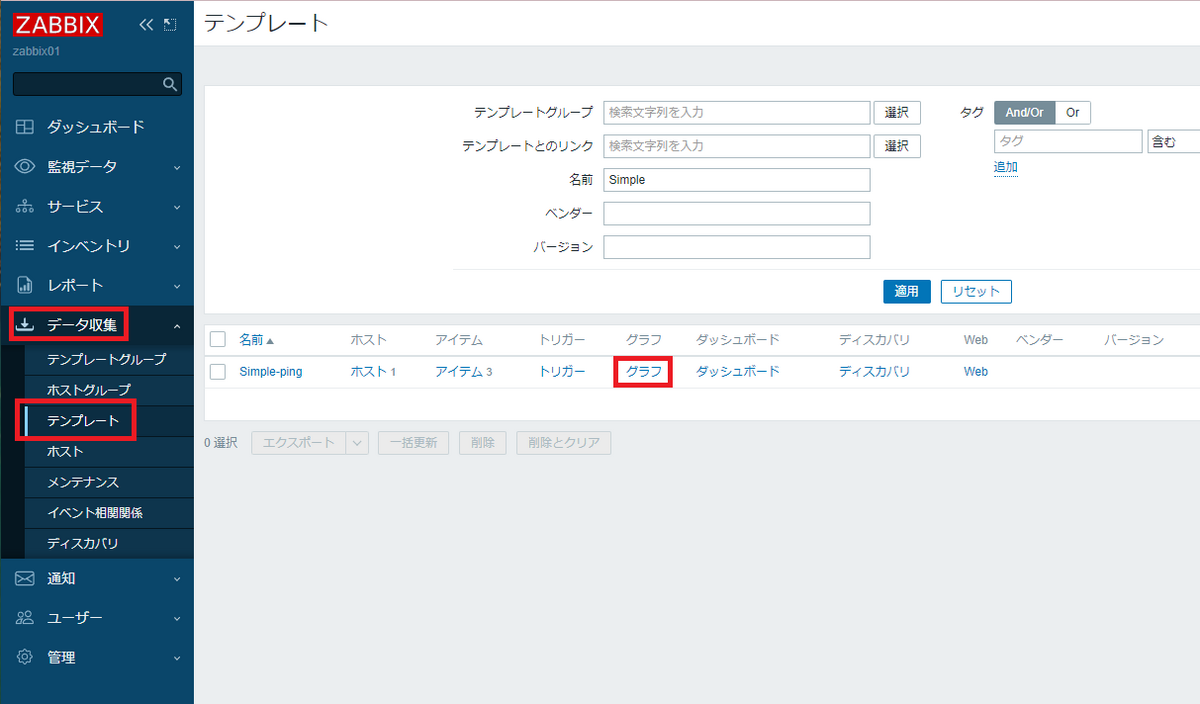

作成したテンプレートの行の「グラフ」をクリックします。

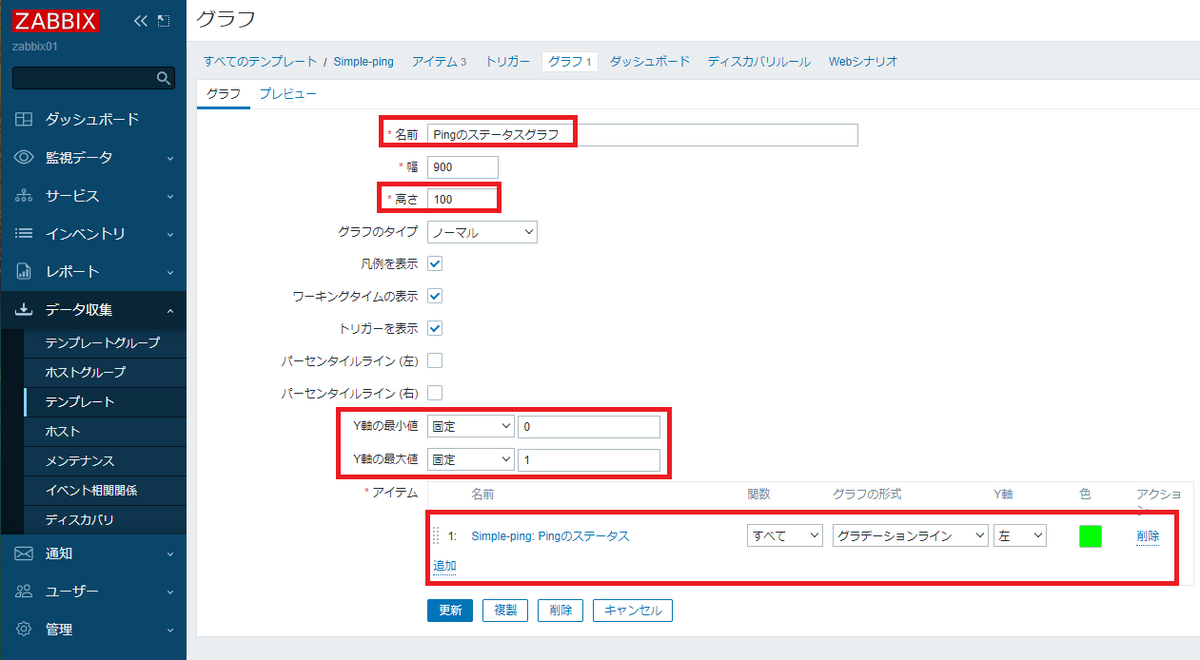

Pingのステータスグラフ

名前           : Pingのステータスグラフ
高さ           : 100
Y軸の最小値   : 固定　0
Y軸の最大値   : 固定　1
アイテム       : Simple-ping:Pingのステータス　すべて　グラデーションライン　左　緑

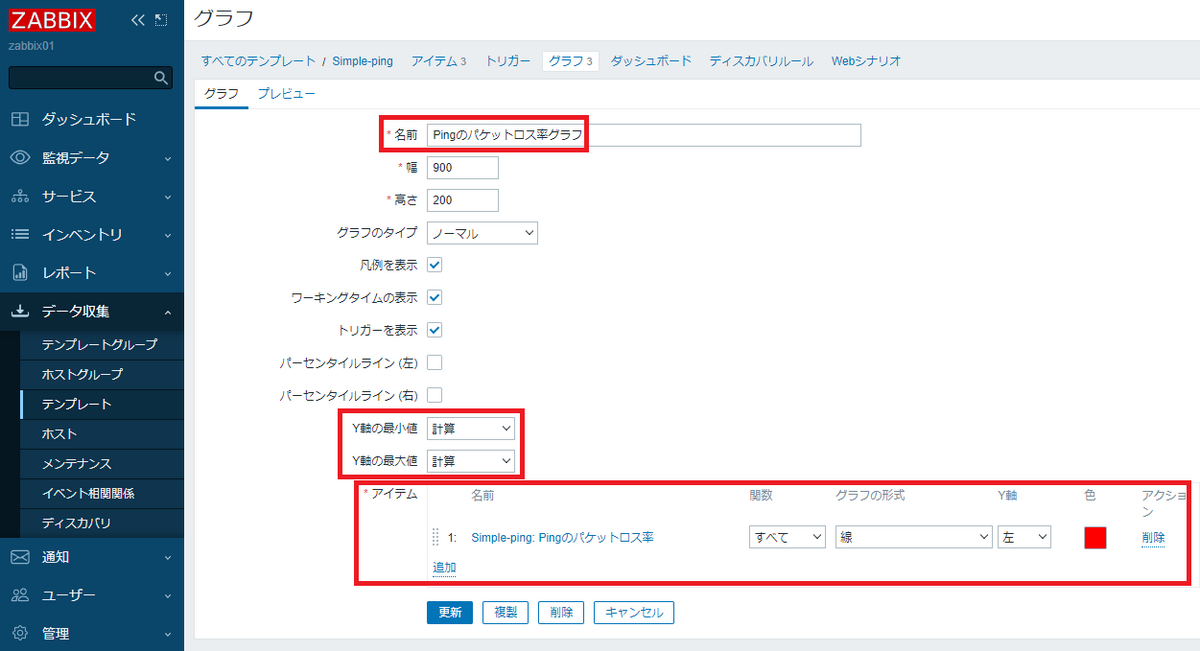

Pingのパケットロス率グラフ

名前           : Pingのパケットロス率グラフ
Y軸の最小値   : 計算
Y軸の最大値   : 計算
アイテム       : Simple-ping:Pingのパケットロス率　すべて　線　左　赤

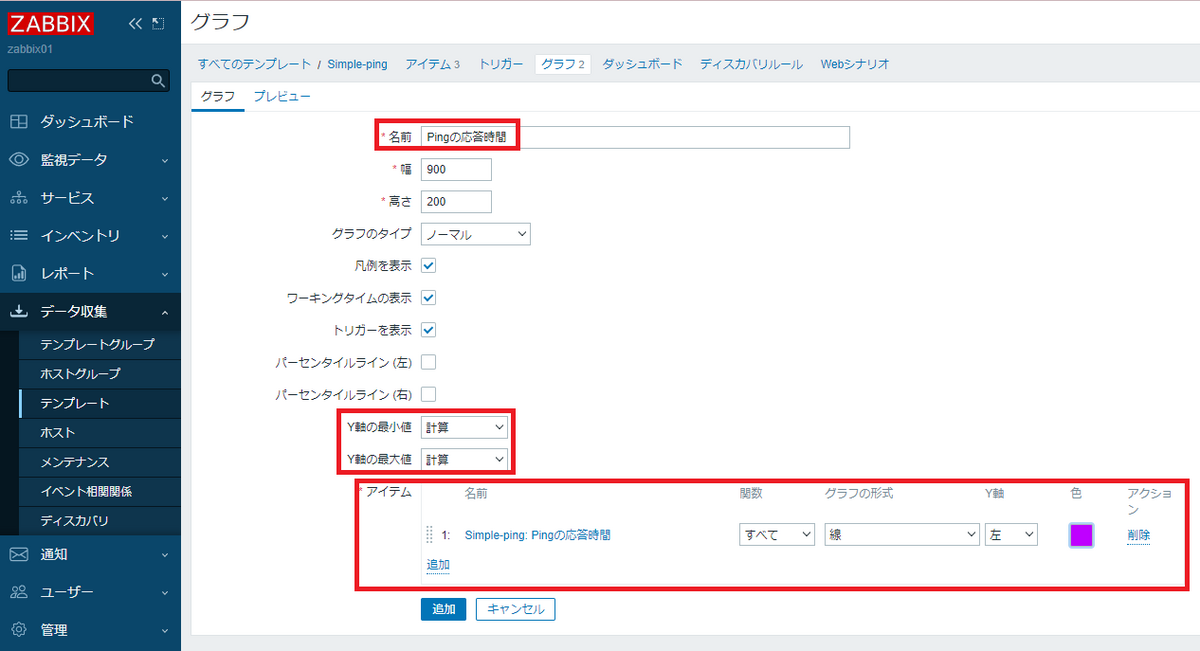

Pingの応答時間グラフ

名前           : Pingの応答時間グラフ
Y軸の最小値   : 計算
Y軸の最大値   : 計算
アイテム       : Simple-ping:Pingの応答時間　すべて　線　左　紫

エージェントレスのPing監視のグラフ動作確認

ホスト正常時の結果イメージ

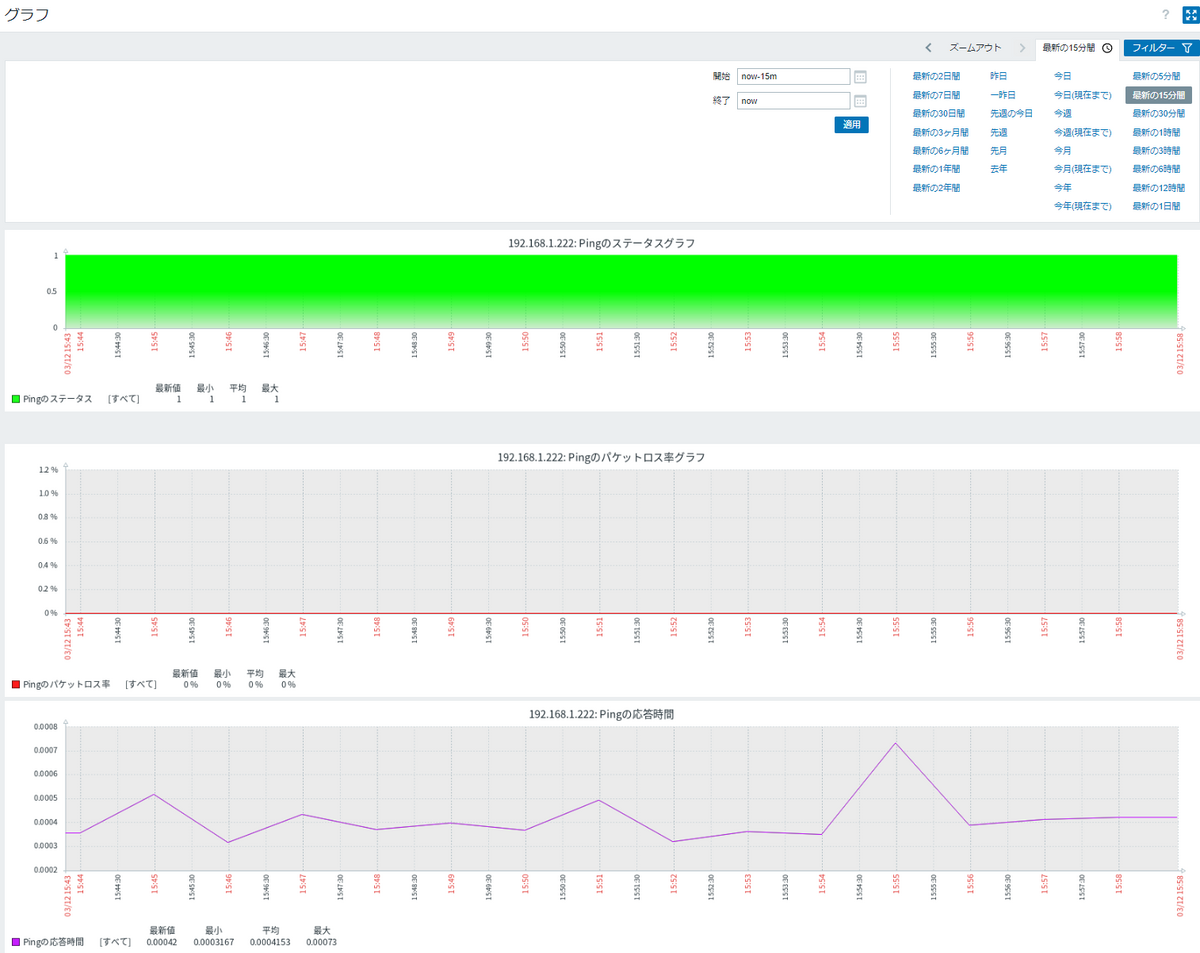

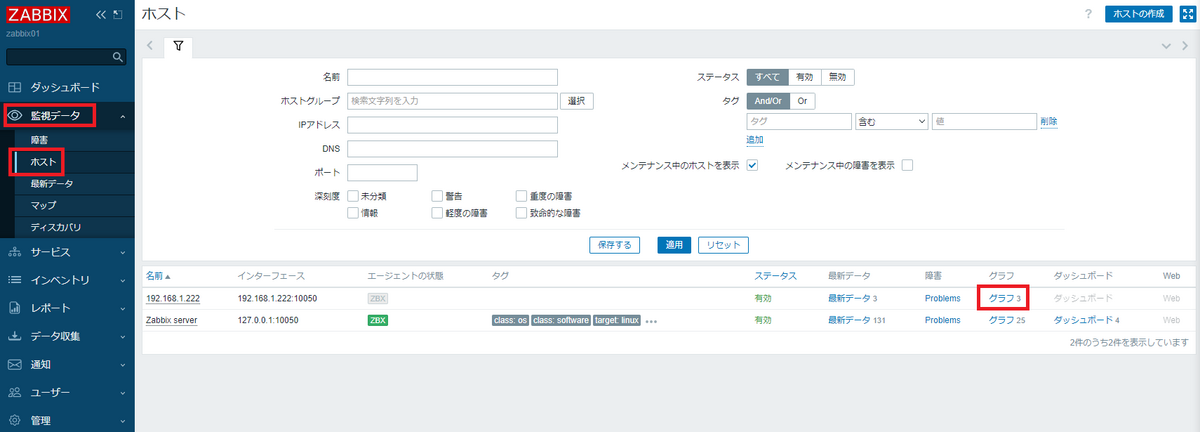

「監視データ」→「ホスト」から追加ホストの「グラフ」をクリックします。監視対象が正常な時は以下のようなグラフが表示されます。

ホスト障害時の結果イメージ

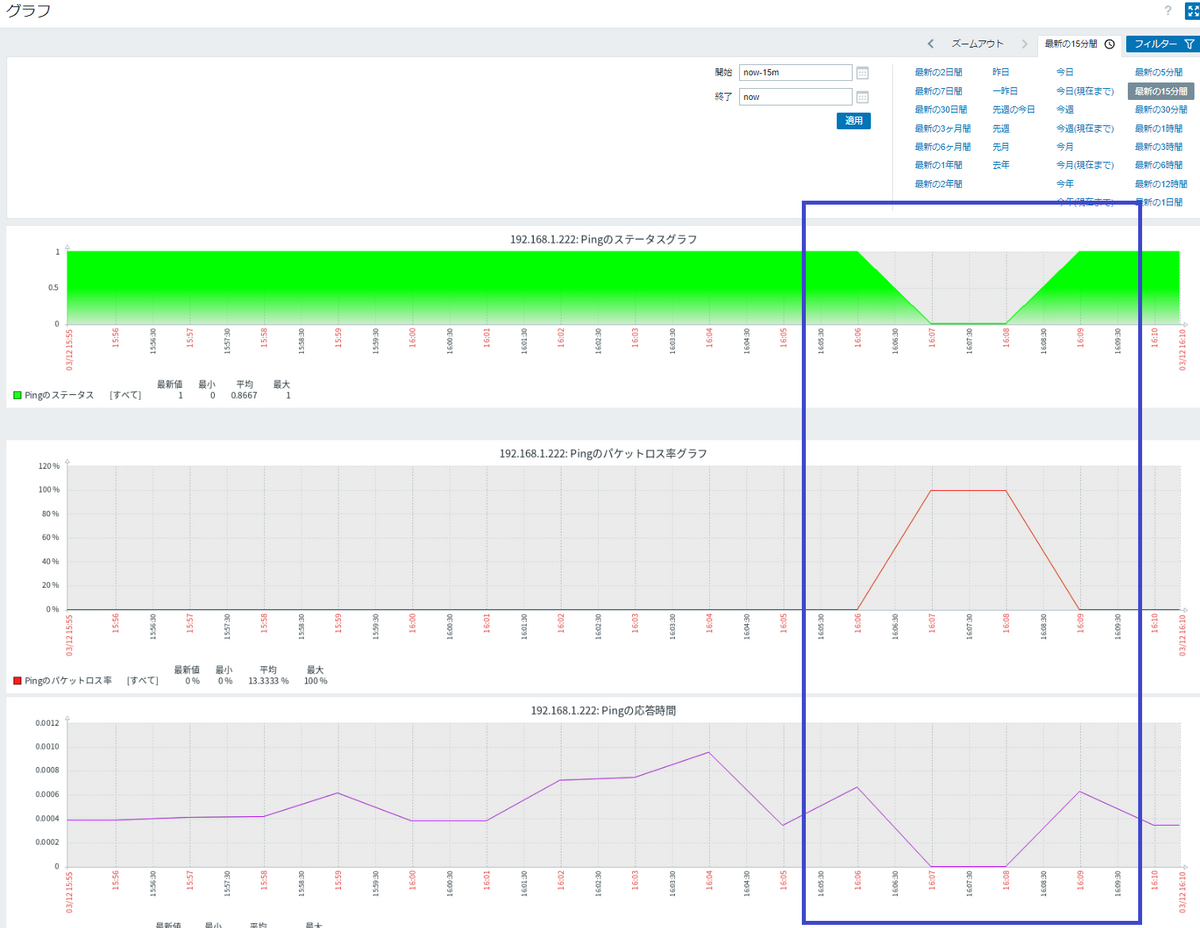

監視対象が障害時は以下のようなグラフが表示されます。監視間隔が1分の場合、再起動程度の短時間の停止は観測できないケースがあります。シャットダウンで試したところ、障害を正常に検知できました。監視間隔は監視要件に応じて調整することを推奨します。

エージェントレスのPing監視のトリガー登録

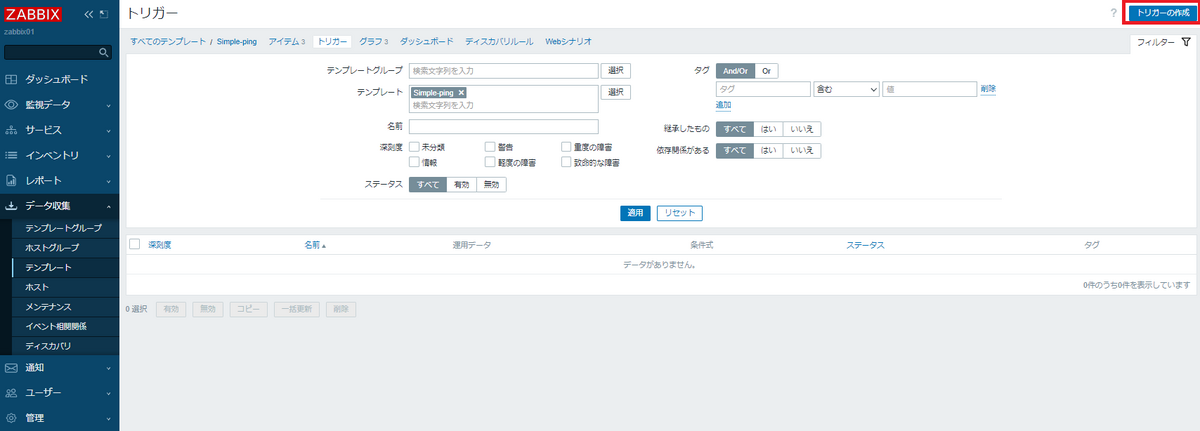

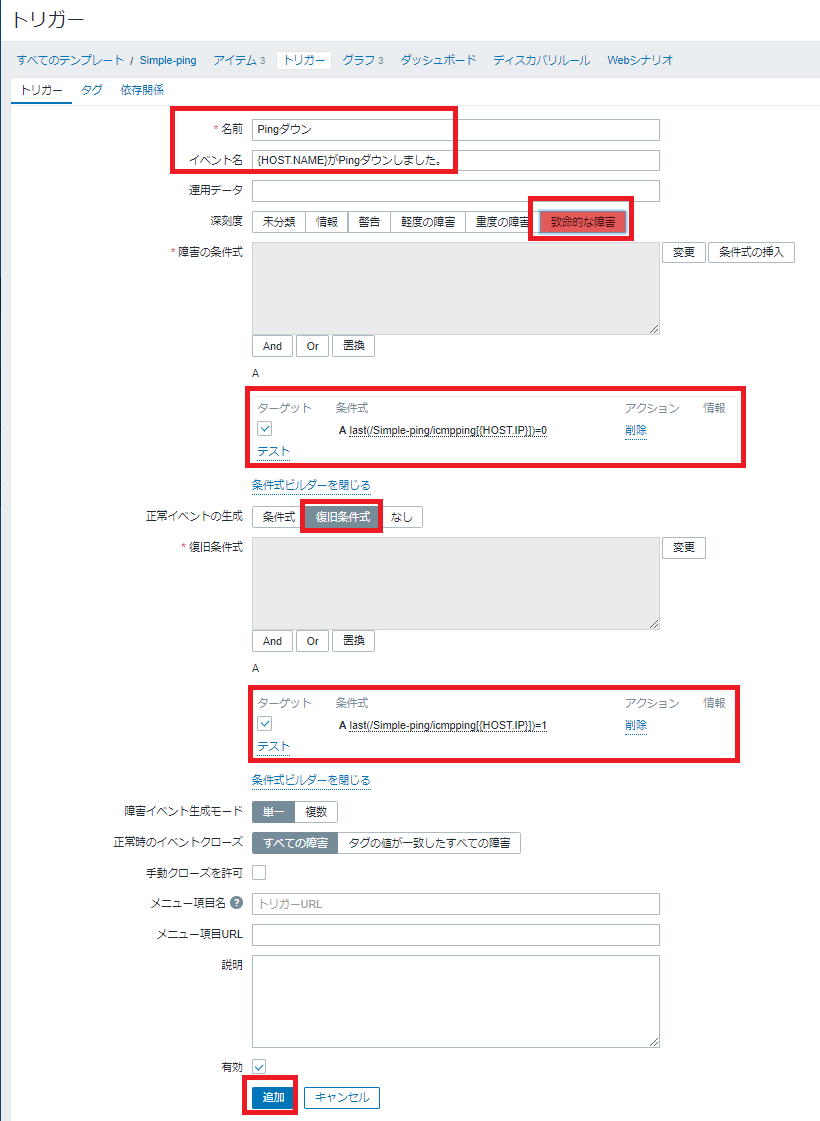

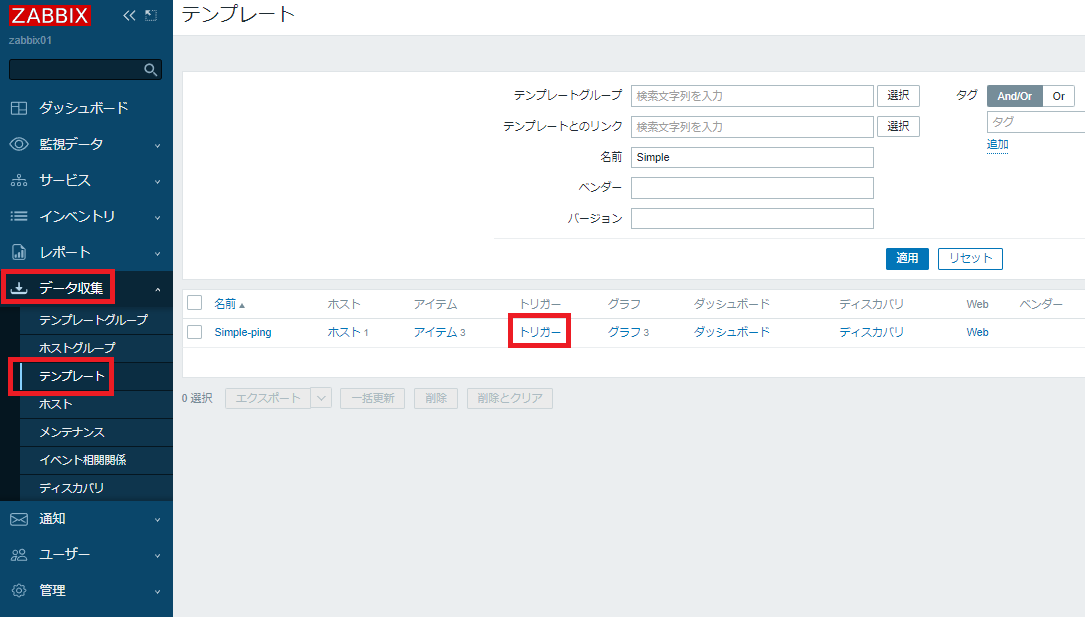

「監視データ」→「ホスト」から追加ホストの「トリガー」をクリックし、「トリガーの作成」をクリックします。以下の設定を入力して「追加」をクリックします。

名前             : Pingダウン
イベント名       : {HOST.NAME}がPingダウンしました。
深刻度           : 致命的な障害
障害の条件式     : last(/Simple-ping/icmpping[{HOST.IP}])=0
正常イベントの生成: 復旧条件式　last(/Simple-ping/icmpping[{HOST.IP}])=1

エージェントレスのPing監視のトリガー動作確認

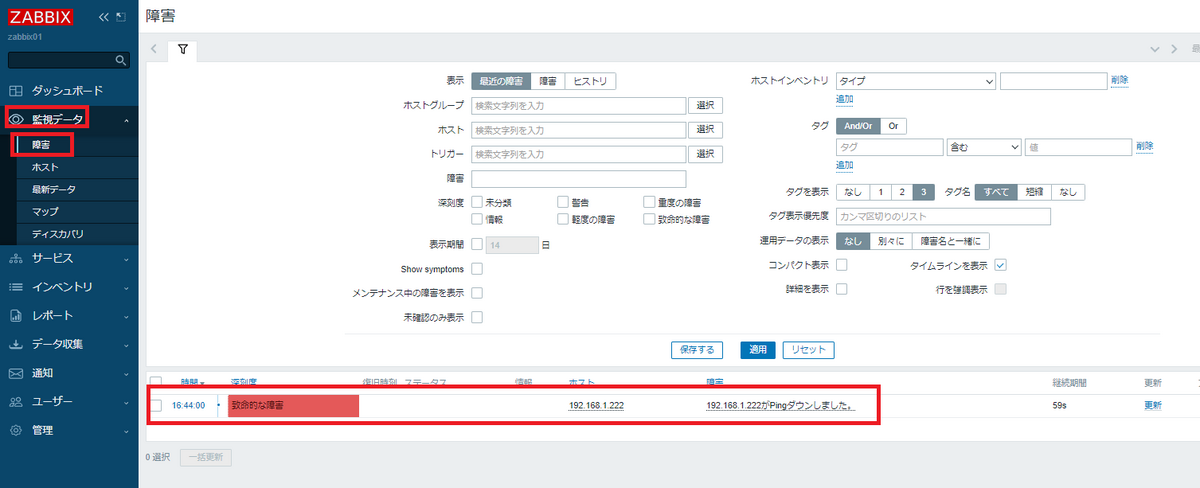

ホスト障害時の結果イメージ

「監視データ」→「障害」を選択すると、以下のように障害が検知されていることを確認できます。

ホスト復旧時の結果イメージ

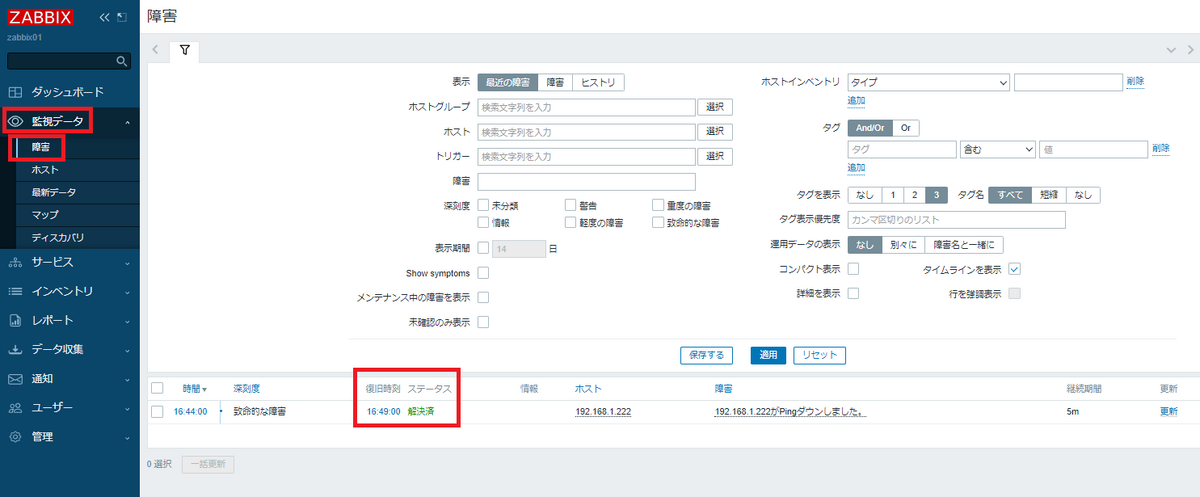

「監視データ」→「障害」を選択すると、以下のように復旧が検知されていることを確認できます。

まとめ

本記事ではZabbix6.4を使ってエージェントレスでPing監視（ICMP）を設定する手順として、テンプレートグループ・テンプレート・アイテムの作成からホスト登録、グラフ作成、トリガー設定、動作確認までを解説しました。同様の設定で困っている方はTwitterでご連絡ください。
